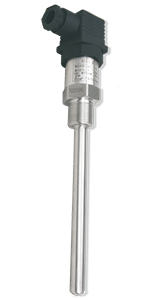

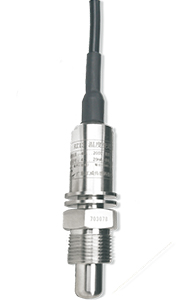

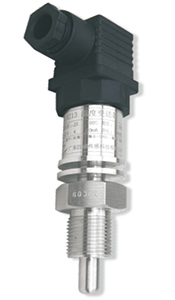

RZ13一体化温度变送器
RZ13 系列温度变送器是一种精度高、适用范围广、直接输出两线制 4~20mA 标准电流信号、同时具有优良性价比的工业温度测量仪表。

RZ13的电气壳体,采用全防水不锈钢外壳,这种集成了超微型强抗干扰信号调理电路的超微型结构,能够为强振动环境可靠测温,提供有力保障 。

RZ13 选用高可靠、长寿命的进口 A 级 PT100 或 热电偶作为测温敏感元件,封装结构采用传感器和电路封装在同一个壳体内的紧凑一体化结构;信号处理采用一种线性度优于 0.01% 、特稳、高效的电子校调技术;通过内部电位器,可实现对零点、量程的精确调校。

RZ13 的集精良传感器件、优异电路技术、先进封 装制造工艺于一身,是各种工矿领域、中等精度温度测控的理想产品。
详情

产品特点

● 反极性保护和瞬间过电流过电压保护,符合EMI防护要求;

● 通过内部电位器,可实现对零点、量程的精确调校;

● 输出信号有多种标准规格如: 420mA Rs485数字信号 、HART协议的420mA

    可接显示表头

● 量程覆盖范围宽;

● 全不锈钢结构,防 护等级IP65

● 本安防爆型产品符合GB3836.4标准要求,取得了防爆合格证,防爆标志为ExiaⅡCT6



                                                                              经 典 应 用 领 域

    水、气、油、酸、碱、盐、有机溶剂等介质的温度测量

    工业管道及容器之温度测控系统

飞行器、装载机、压缩机等液压气动设备

性能参数

测量范围

-50…200

准确度等级

±0.25FS、±0.5%FS、±1%FS

时间常数

Ⅳ(<10秒)、Ⅲ(10~30秒)、Ⅱ(30~90秒)、Ⅰ(90~180秒)

备注:1,时间常数指被测液态介质,从温度A阶跃到B,感温元件从温度A变化到【A+(B-A)X63.2%】时所需要的时间;2(B-A)的绝对值必须满足≥70℃;3,感温元件的响应时间与保护管材料、直径、壁厚、插入深度、安装方式、介质流速等有关

调理电路工作温度

-40~80

耐压性能

0.2MPa~100MPa(可选)

量程上限、下限的稳定性

≤(与准确度等级相对应的最大允许误差的75%

电气参数

供电电压

24VDC 12VDC(特选)

电流负载

<(U-10)/0.02Ω 【U:电源电压】

输出型号

两线4~20mA

零位、满量程调校

通过电气壳体内的零点校准电位器和量程校准电位器调校

绝缘强度

耐压500V无击穿

绝缘电阻

>500MΩ

电源电压变化对输出的影响

<0.003%FS/V

防爆标志

ExiaCT6本安防爆(仅对防爆型有效)

电气接口与电缆线径要求

HSM连接器(线径Ø4.5~Ø6.5mm)或电缆1m

物理参数

通用介质

与结构材料(探头材料、密封材料)不发生化学反应的液体和气体

探头基座材料

不锈钢

探头密封材料

丁晴橡胶、氟橡胶、四氟乙烯、胶粘剂等【全焊接结构无密封材料】

防护等级

IP65 IP67 IP68

电缆线径

Ø4mm~Ø7.5mm

环境参数

大气压力

60~110KPa

环境湿度

95%RH

存放温度

-40~120

振动

10gRMS202KHZ条件下<0.5%FS

冲击

100g10毫秒冲击后变化<0.5%FS

电磁波/射频干扰

10~300MHZ和场强15V/m的干扰下误差<0.5%FS
