传感科技,卓越生活

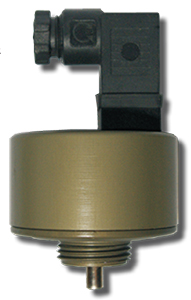

RZ52智能海拔高度传感器
RZ52系列海拔高度传感器,內镶有一个高稳定高灵敏的气压气温敏感元件,通过MCU信号处理单元,24位的A/D转换,一个气压、海拔高度或者温度高精度测量数据被通过RS232或RS485或TTL接口输出。

在设计上,按照军用级产品的要求,在全工作温度(-50~80℃)范围内,对检测信号进行精细的在线补偿,在实现大气压1Pa可靠测量分辨率和高达±0.05%测量准确度,以及气温0.01℃可靠测量分辨率的前提下,再拟合解析海拔高度理论方程,得到精确的海拔高度值。

RZ52系列海拔高度传感器的信号处理系统中,植入有严格遵循气压海拔国际标准,目前世界上最完善的误差补偿模型,传感器用户可通过一些读写操作命令,及时消除环境气象变化等因素造成的随机影响。
详情


产品特点

l  高准确性、高稳定性、高分辨率

l  优异的线性度(包括计量标校装置的不确定度内,0.05级产品的线性度≤16Pa

l  多量程供选,例如:-500~5000米、-500~11000米、-2000~30000米等等

l  抗振动、抗冲击、体积小、重量轻、安装简便

l  设计寿命:100000小时

l  连续工作时间:任意

l  可根据用户要求,对测量范围】供电电压、气压管接口、电气接口等进行改型设计

性能参数

海拔高度测量范围

-2000~30000m【超出量程范围不保证准确度】

海拔高度测量有效分辨率

0.1m

海拔高度测量误差

跟随气压的误差

大气压力(绝压)测量范围

0~120KPa【金属隔离膜式传感器或无隔离膜裸式传感器】

大气压力测量有效分辨率

0.1Pa

大气压力(绝压)测量精度等级

±55Pa之内(即0.05级) ±110Pa之内(即0.1级) ±220Pa之内(即0.2级)

气温测量范围

-40~100℃【测温点为气压取样点,不作为计量参数考核】

气温测量有效分辨率

0.1

整机工作温度

-50~80

采样速率

>6000/秒,数字信号刷新2~5/

年稳定性

小于准确度等级的40%

寿命

>100万次满量程压力循环

电气参数

供电电源

24V 12V

数字输出

RS485 RS232 TTL

通讯波特率

1200 2400 4800 9600 bit/s

校准

无电位器、全数字化、通过直接接触键、界面软件、通讯命令,可校准传感器

绝缘电阻和绝缘强度

>500MΩ;耐压500V无击穿

物理参数

适用介质

与结构材料(探头材料、密封材料)不发生化学反应的液体和气体

探头基座材料

不锈钢

探头密封材料

丁晴橡胶、氟橡胶、胶粘剂等【全焊接结构无密封材料】

电气壳体材料

铝合金

防护等级

IP65IP30

按键与显示屏

1个电源按键,3个操作按键,段式液晶屏,带单位,可选背光屏

安装要求

标准为铅锤安装,允许其他任意位置安装,安装位置影响通过校零操作消除

重量

300g

环境参数

大气压力

60~110KPa 环境湿度≤95%RH 存放温度-40~80

振动

7gRMS2000HZ条件下变化<0.5%FS

冲击

70g10毫秒冲击后变化<0.5%FS

电磁波/射频干扰

10~300MHZ和场强15V/m的干扰下误差<0.5%FS
